分享 | 真空灌封在點火線圈中的應用
2021/9/2 14:17:45
車用汽油發動機氣缸內的燃料和空氣混合氣
是靠高壓電火花來實現點燃的

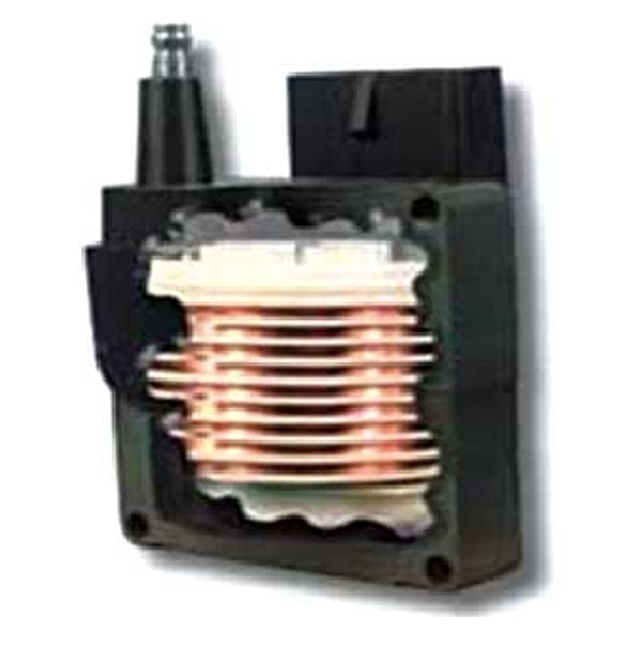

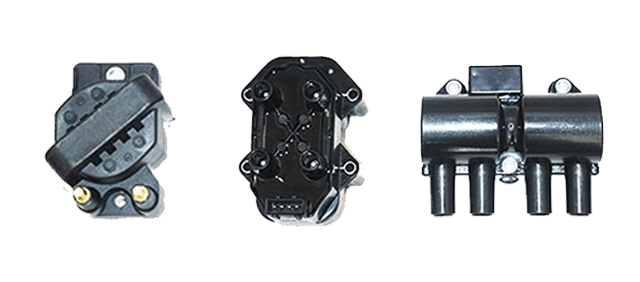

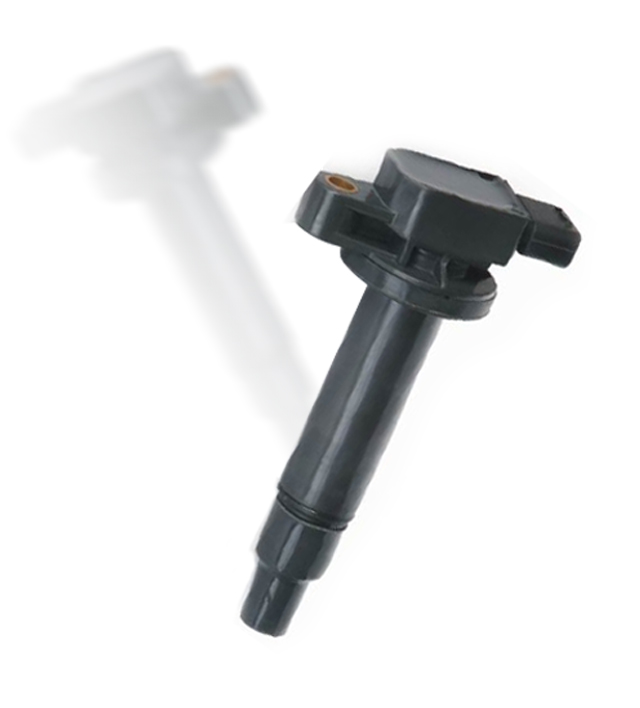

點火線圈是形成這種高壓電火花的高壓部件
產生高電壓達幾萬甚至十幾萬伏
如果不進行有效的樹脂灌封處理，空氣便會不同程度地被埋藏在繞組間形成氣隙。
另外，高壓點火線圈產生幅值為數萬伏的脈沖電壓，使高壓點火線圈形成了一個不均勻的電場。
由于空氣的介電常數較小，在高電壓作用下，繞組導線表面的某些薄弱點溫度逐漸升高，
從而造成了絕緣層局部炭化和化學腐蝕，久而久之形成全放電，導致線圈局部擊穿，造成短路、損壞部件。

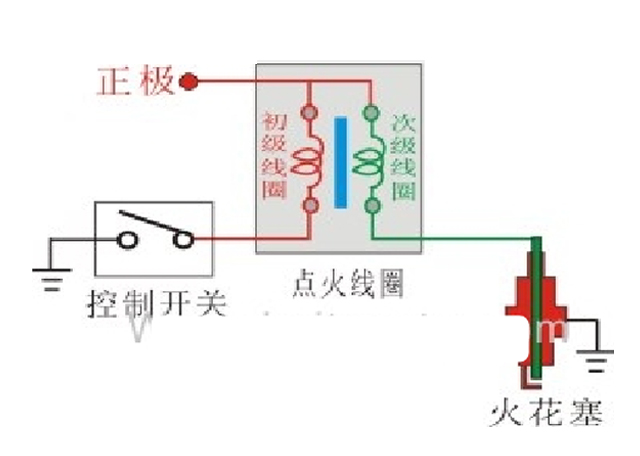

點火線圈相當于一個變壓器，內有兩個線圈：初級線圈和次級線圈。
初級線圈和次級線圈有一個公共端接電源正極，初級線圈的另一端由控制開關控制，
控制開關首先閉合，初級線圈通電，產生磁場，
之后，控制開關斷開，初級線圈斷電，磁場消失的瞬間，在次級感 應出15KV－20KV的高壓電。
高壓電作用于火花塞后，擊穿火花塞的電極間隙產生火花，從而點燃?xì)飧變?nèi)的混合氣。
真空灌封工藝

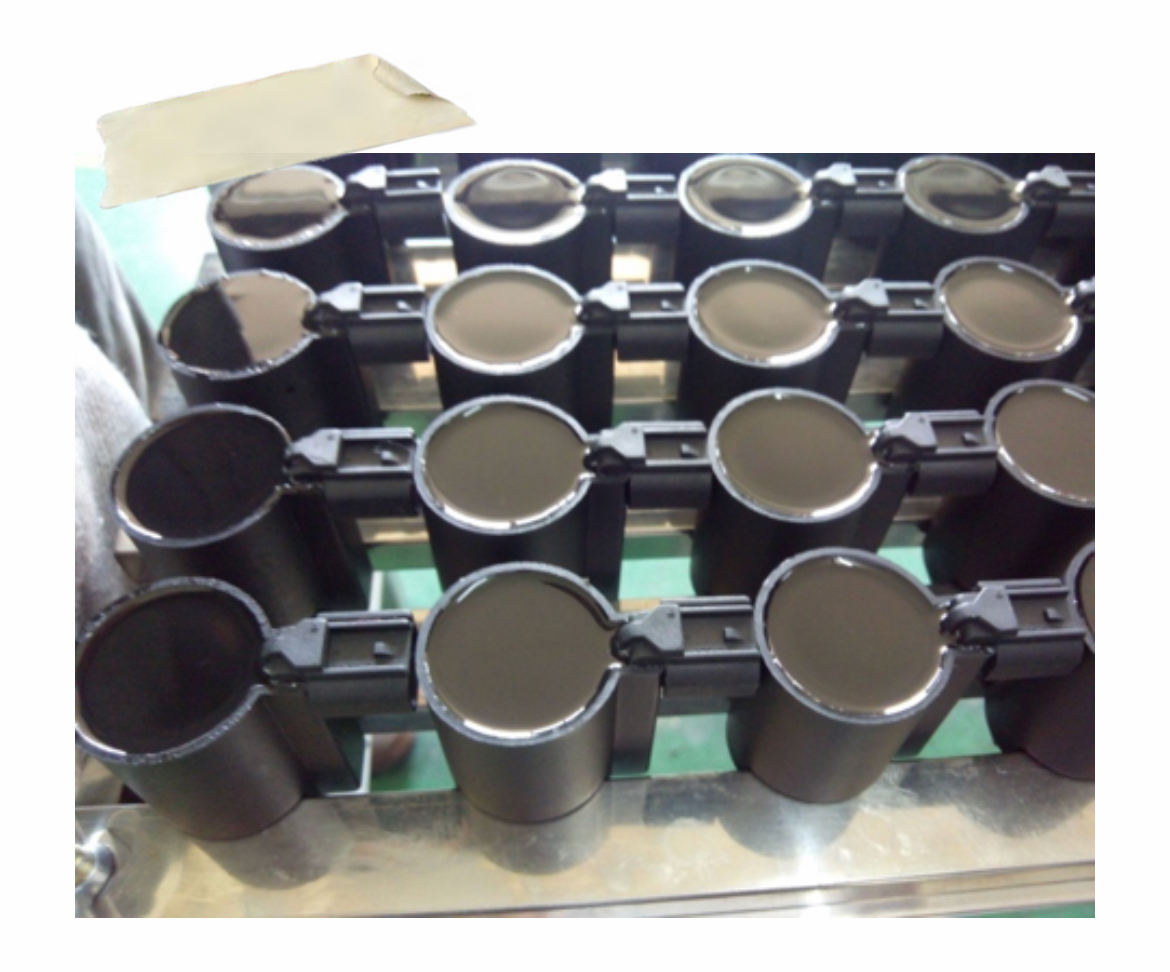

所謂樹脂真空灌封工藝，就是將澆注用樹脂灌封料進行真空脫泡處理，
再把經過預烘干燥處理、待封裝的點火線圈放在真空澆注室中進行前期真空干燥處理，
使線圈與骨架、線包與外殼之間的氣體全部排出，
然后在真空條件下用完全脫過泡的已混合好的灌封料進行封裝。
KET真空灌封

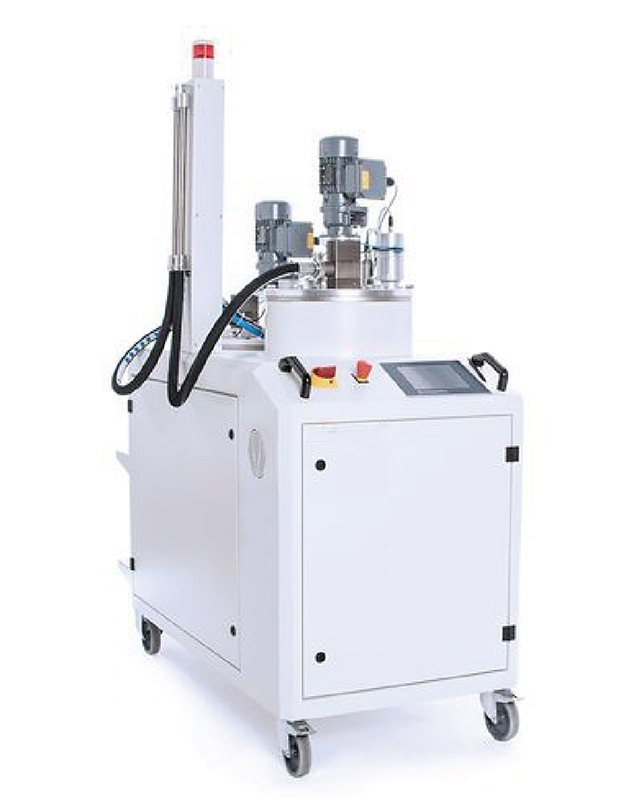

—真空備料單元
真空備料單元具有廣泛的適應性
可以處理環氧樹脂，聚氨脂，及硅膠，膠水粘度最高可達 100，000 厘泊(加熱處理后)
根據膠水特性的不同要求，可以配置加熱、抽真空、攪拌等不同的功能模塊，
其中涉及的工藝參數均可通過人機界面自由設定。
/關鍵功能
● 備料是在真空值最低1mbar的環境下進行的
● 通過攪拌和循環方式實現排氣，同時防止材料的沉積
● 料罐和所有材料灌封組件可進行溫度控制
/適用范圍
● 變壓器灌封
● 點火器灌封
● 伺服電機灌封
—真空箱
真空灌膠系統有真空腔體和運動三軸組成�？舍槍�(duì)不同的產品靈活編寫需要走動的涂膠軌跡。
標準真空設備使用單頭或者雙頭注膠系統，可以為需要在真空環境下注膠的產品提供平臺注膠。
/適用范圍
● 電子元器件
● 變壓器
● 高壓線圈
● 點火線圈
